Hydraulický valec HV 63/32x160 111A111 UN 053

Hydraulický valec s označením HV 63/32x160 (často dopĺňaný kódom typu uchytenia, napr. 111A111) je dvojčinný priamočiary hydromotor, ktorý sa v našich podmienkach najčastejšie využíva v mechanizmoch riadenia alebo pomocných funkciách stavebných a poľnohospodárskych strojov.

Tu je podrobný technický popis:

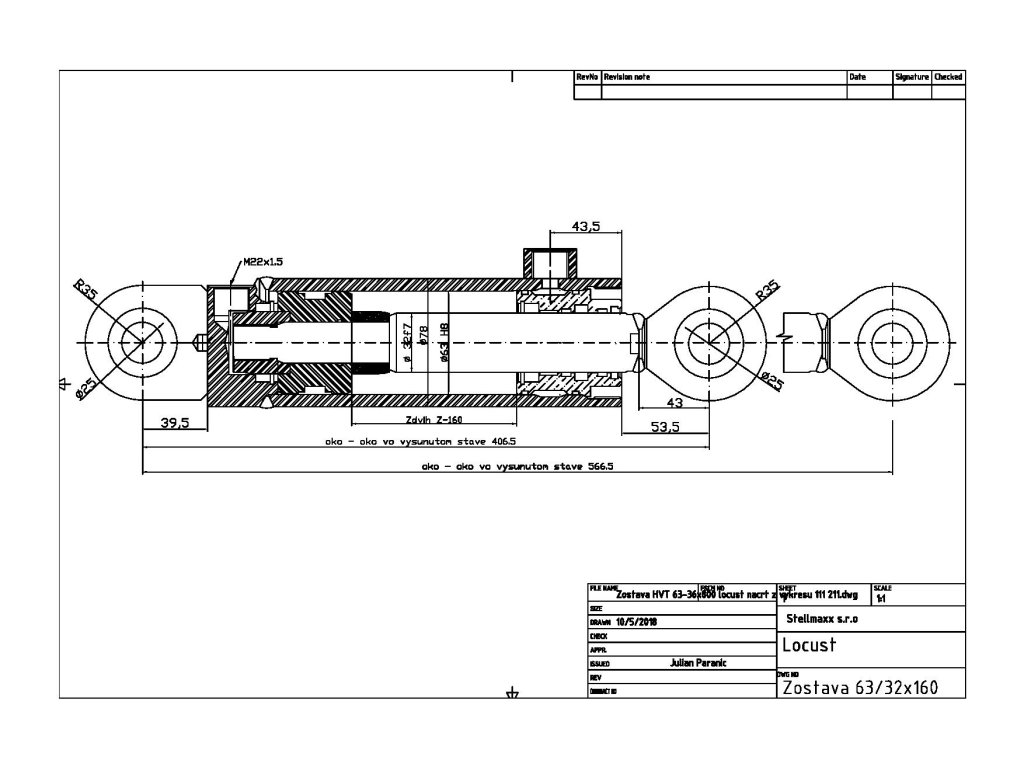

1. Rozšifrovanie označenia

Základné čísla v názve definujú kľúčové rozmery valca v milimetroch:

• 63: Vnútorný priemer valca (vŕtanie). Plochou tohto priemeru pôsobí tlak oleja na piest, čo určuje tlačnú silu valca.

• 32: Priemer piestnej tyče (výsuvnej časti). Pomer medzi 63 a 32 určuje rozdiel medzi silou pri vysúvaní a zasúvaní.

• 160: Zdvih valca. Ide o maximálnu dĺžku, o ktorú sa piestna tyč vysunie zo základnej polohy.

2. Technické parametre

3. Najčastejšie použitie

Tento konkrétny model so zdvihom 160 mm sa v praxi vyskytuje najmä pri týchto strojoch:

• Nakladač UN 053 (Hon): Často využívaný ako valec riadenia.

• UNC 060 / 061 / Locust: Použitie v rôznych prídavných zariadeniach alebo pomocných okruhoch (napr. ovládanie uzatvárania drapákov).

• Poľnohospodárska technika: Ovládanie ramien postrekovačov, menších pluhov alebo podkopov.

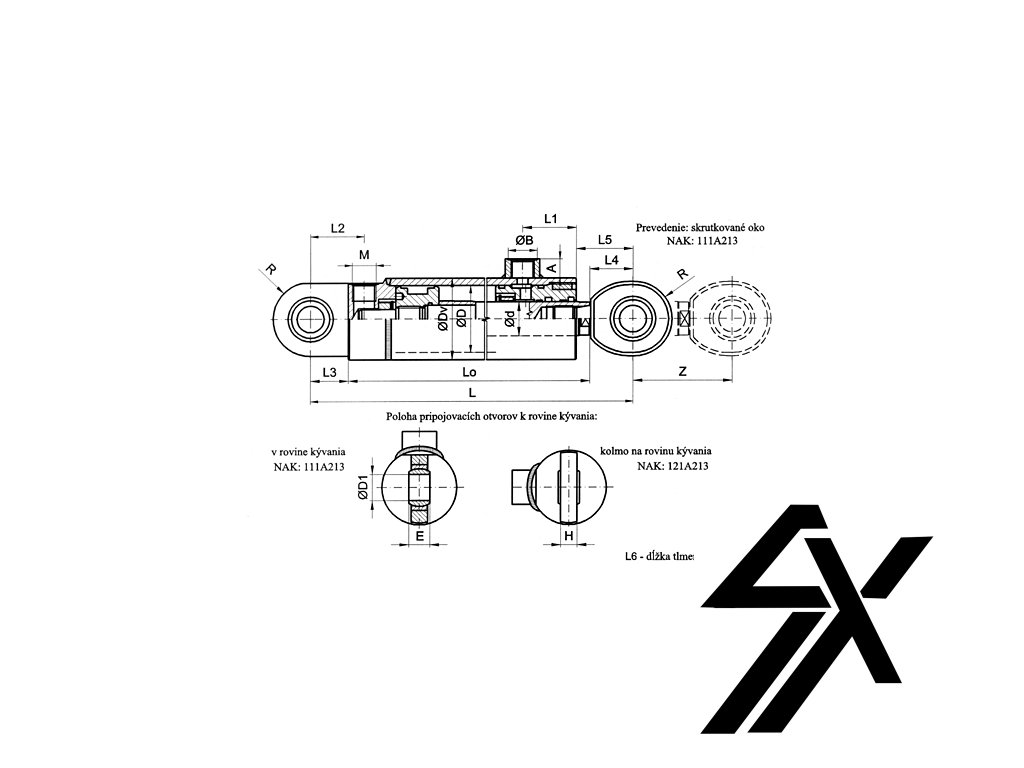

4. Konštrukčné vyhotovenie (Typ 111A111)

Ak je valec označený doplnkovým kódom 111A111, znamená to:

1. Uchytenie: Pevné oká na oboch stranách (na dne valca aj na konci tyče) osadené výkyvnými ložiskami (unibaly), zvyčajne pre čap Ø 25 mm.

2. Umiestnenie prípojok: Prípojky pre olej sú orientované rovnobežne s rovinou kývania ok.

3. Servisovateľnosť: Valec je rozoberateľný (skrutkované veko), čo umožňuje jednoduchú výmenu tesnení (manžiet) v prípade úniku oleja.

5. Hlavné výhody

• Vysoká odolnosť: Robustná zváraná konštrukcia určená do ťažkých podmienok.

• Dostupnosť dielov: Vďaka normalizovaným rozmerom sú sady tesnení aj ložiská bežne dostupné v každej predajni s hydraulikou.
