Hydraulický valec HV 63/36x800 111A211 Locust 853, 953

Podrobný popis

Hydraulický valec s označením HV 63/36x800 111A211 je špecifický komponent, ktorý sa najčastejšie používa v šmykom riadených nakladačoch typu LOCUST 853 a 903 v niektorych pripadoch Locust 753/1203 ako valec zdvihu výložníka.

Tu je jeho podrobný technický rozbor:

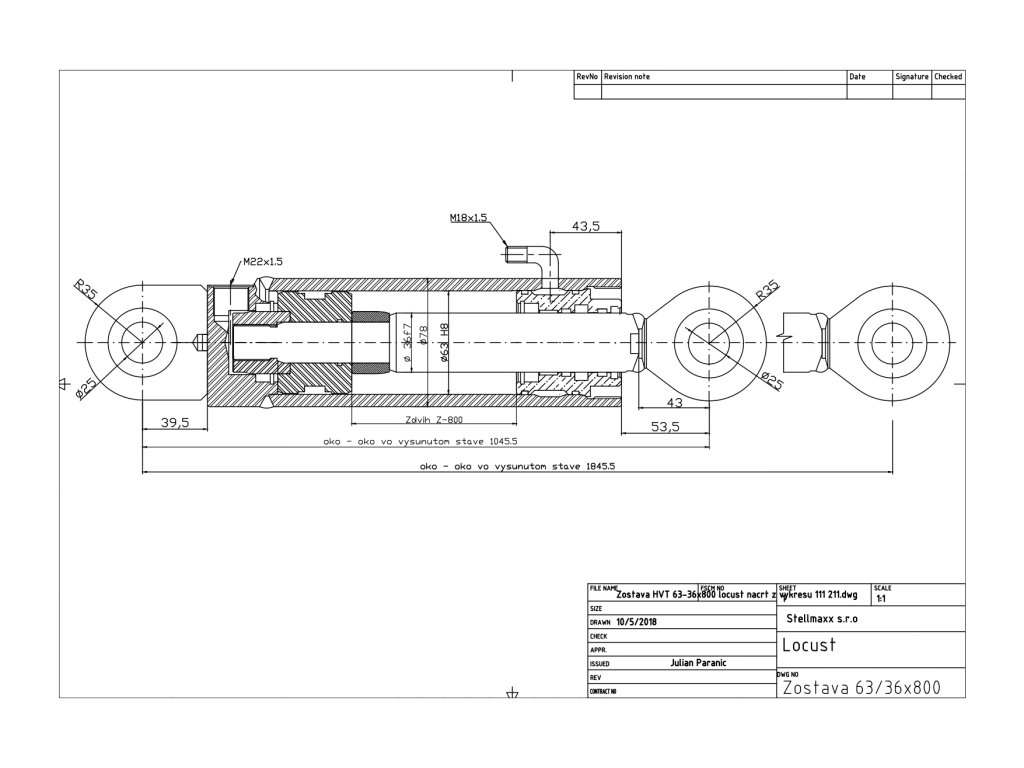

1. Rozšifrovanie označenia

• HV: Typové označenie (Hydraulický Valec / Hydromotor priamočiary).

• Vnútorný priemer (piest) 63 mm

• Priemer piestnice 36 mm (zosilnená verzia pre vyššiu stabilitu)

• Zdvih 800 mm

• Dĺžka v zasunutom stave 1045 mm (stred-stred oka)

• UchytenieOká osadené ložiskami GE 25 (pre čapy 25 mm)

• Pracovný tlak16 MPa až 25 MPa

• Originálne čísla: 11064049, 11064001 alebo 11064038 (v závislosti od výrobcu stroja)

2. Technické parametre

Tento model je konštruovaný pre náročné prevádzkové podmienky stavebných strojov.

4. Konštrukčné vlastnosti

• Materiál: Tyč je chrómovaná pre vysokú odolnosť voči korózii a mechanickému poškodeniu nečistotami.

• Údržba: Oká sú zvyčajne osadené výkyvnými ložiskami (typu GE), ktoré umožňujú mierne vychýlenie a zabraňujú namáhaniu konštrukcie pri krútení stroja.

• Tesnenia: V tomto variante (111A211) sa používajú zosilnené sady tesnení, ktoré lepšie zvládajú tlakové špičky pri práci s plnou lopatou.

Dôležitá poznámka: Pri montáži na staršie stroje skontrolujte, či sú vaše prívodné hadice vybavené závitom M22x1,5 a M18x1.5. Niektoré novšie verzie alebo náhrady môžu mať palcové závity (G 1/2"), čo by vyžadovalo použitie redukcií.

Prečo je piestnica 36 mm dôležitá?

Pri zdvihu 800 mm je valec v maximálnom vysunutí náchylný na vzpriečenie alebo ohnutie. Použitie 36 mm piestnice (namiesto štandardnej 32 mm používanej pri kratších zdvihoch) zabezpečuje potrebnú tuhosť a odolnosť voči bočnému namáhaniu pri práci v teréne.

V prípade ak máte záujem o iný typ hydraulického valca alebo máte záujem o väčšie množstvo kontaktujte nás pre veľkoobchodnú cenu. Zmeny uchytenia valca alebo iné zmeny vám vieme zabezpečiť po konzultácií.
