Hydraulický valec HV 63/32x250 111A111 UNC 060,061 Locust 750

Nižšie nájdete podrobný technický rozbor tohto komponentu.

Technické parametre (Rozšifrovanie kódu)

Označenie valca 111A111 v sebe nesie presné rozmery potrebné pre správnu funkčnosť a montáž:

• 63 (mm): Vnútorný priemer valca (piestu). Určuje silu, ktorou valec tlačí.

• 32 (mm): Priemer piestnej tyče. Určuje stabilitu a silu pri ťahu.

• 250 (mm): Zdvih valca (maximálna dĺžka vysunutia).

• 111A111: Špecifické kódovanie výrobcu pre typ uchytenia, tesnení a pripojenia (čapy, závity).

Hlavné charakteristiky

Kompatibilita s nakladačmi

Tento valec je univerzálnym náhradným dielom pre staršie aj novšie generácie slovenských nakladačov:

1. UNC 060 / 061: Tradičné stroje z Detvy/Krupiny. Valec je navrhnutý tak, aby presne pasoval do pôvodnej kinematiky výložníka.

2. Locust 750: Nástupca radu UNC, kde sa zachovali štandardizované rozmery hydraulických prvkov.

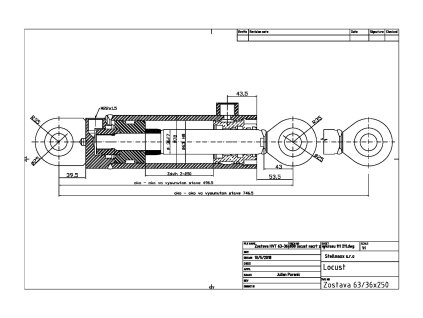

Konštrukčné detaily (111A111)

Kód 111A111 zvyčajne definuje nasledujúce vyhotovenie:

• Pripojenie oleja: Vnútorné závity (najčastejšie M22x1,5).

• Koncovky: Pevné oká na oboch stranách (na tele valca aj na piestnej tyči).

• Ložiská: Osadené kĺbovými ložiskami pre čapy s priemerom 25 mm (štandard pre tieto stroje).

Údržba a odporúčania

Aby vám hydraulický valec slúžil čo najdlhšie, zamerajte sa na:

• Kontrola čistoty piestnice: Prach a betón môžu poškodiť stierací krúžok a následne tesnenia.

• Mazanie čapov: Pravidelné mazanie ložísk v okách valca zabraňuje ich predčasnému vybitiu a vôľam.

• Kvalita oleja: Nečistoty v hydraulickom okruhu môžu poškriabať vnútornú plochu valca.

Upozornenie: Pri montáži nového valca nezabudnite systém odvzdušniť niekoľkými pohybmi naprázdno (bez záťaže) do krajných polôh.

Potrebujete poradiť s výberom konkrétnej sady tesnení pre tento typ valca, alebo hľadáte katalógové číslo konkrétneho náhradného dielu?

V prípade ak máte záujem o iný typ hydraulického valca alebo máte záujem o väčšie množstvo kontaktujte nás pre veľkoobchodnú cenu. Zmeny uchytenia valca alebo iné zmeny vám vieme zabezpečiť po konzultácií.
