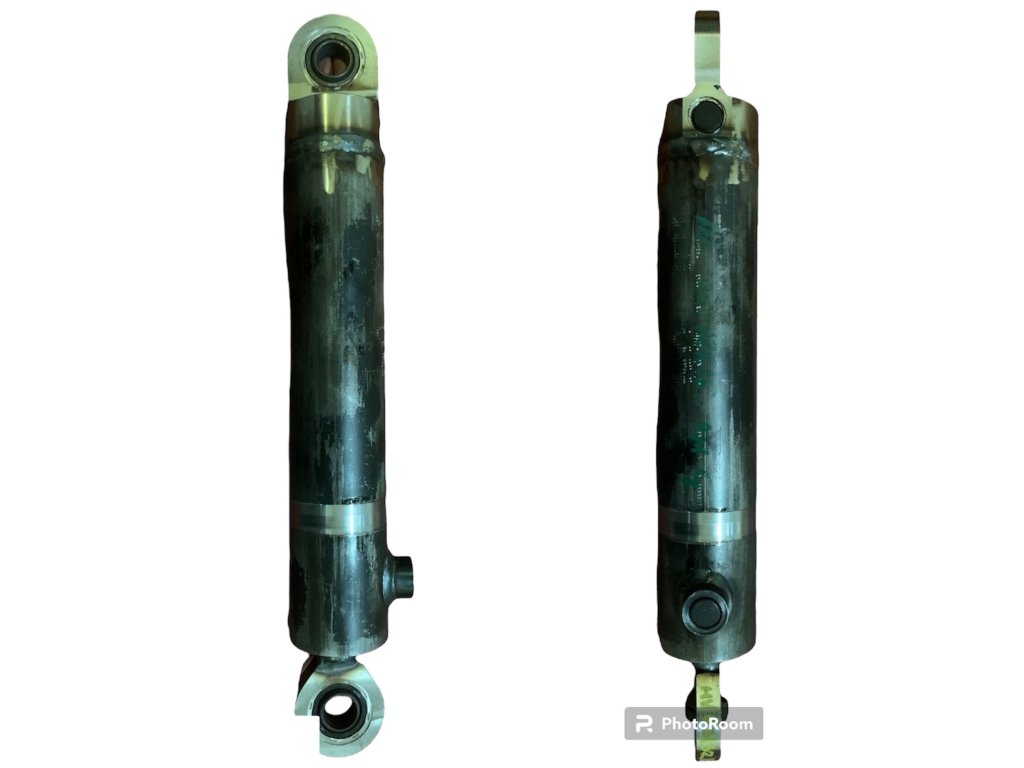

Hydraulický valec HV 63/32x500 111A111 UNC Locust

Hydraulický valec s označením HV 63/32/500 je robustný dvojčinný lineárny hydromotor, ktorý sa vyznačuje najmä svojím dlhým zdvihom (500 mm). Vďaka tomuto parametru sa používa tam, kde je potrebný veľký rozsah pohybu pri zachovaní značnej sily.

Tu je podrobný technický prehľad:

1. Technická špecifikácia (Rozmery)

Označenie definuje geometriu valca, ktorá je kľúčová pre výpočet sily a rýchlosti pohybu:

• 63 mm (Vŕtanie): Vnútorný priemer valca. Plochou tohto priemeru pôsobí tlak oleja na piest pri vysúvaní.

• 32 mm (Piestnica): Priemer tyče, ktorá sa vysúva von. Jej hrúbka zabezpečuje odolnosť voči ohnutiu pri plnom vysunutí.

• 500 mm (Zdvih): Vzdialenosť, o ktorú sa piestnica dokáže vysunúť zo základnej polohy. Pri tomto type ide o relatívne dlhý valec.

Štandardné katalógové čísla

• 533-0-34-19-031-1 (Tento kód sa často používa v originálnych katalógoch náhradných dielov pre UNC 060 ako valec lopaty/nástroja).

• 111 111 (Koncové trojčíslia definujúce typ uchytenia a vývody, často uvádzané ako HV 63/32/500-111 111).

2. Výkonové parametre

Sila valca závisí od tlaku v hydraulickom systéme stroja. Pri bežnom tlaku 16 MPa (160 bar) sú parametre nasledovné:

3. Konštrukcia a vyhotovenie

• Materiál: Rúra valca je honovaná oceľ, piestna tyč je z chrómovanej ocele (vrstva chrómu min. 20-25 µm), čo zaručuje dlhú životnosť tesnení.

• Uchytenie: Najčastejšie sa dodáva v prevedení s výkyvnými okami (unibalmi) na oboch koncoch. Pri zdvihu 500 mm je kritické, aby boli čapy presne v osi, inak hrozí namáhanie piestnice na ohyb.

• Pripojenie: Štandardne dva vnútorné závity (najčastejšie M22x1,5).

4. Typické využitie

Vzhľadom na zdvih 500 mm sa tento valec nepoužíva na riadenie (kde stačia kratšie zdvihy), ale skôr na:

• Poľnohospodárske stroje: Ovládanie ramien postrekovačov, nastavovanie hĺbky u pluhov alebo pomocné zdvihy na vlečkách.

• Lesná technika: Podperné nohy (pätky) hydraulických rúk alebo vyklápanie rampovacích štítov.

• Dopravníky a lisy: Tam, kde je potrebný dlhý a plynulý lineárny posun.

• Domáca výroba (štiepačky): Menšie horizontálne štiepačky palivového dreva.

5. Na čo si dať pozor pri zdvihu 500 mm

Pri takto dlhom valci je dôležité dbať na vzpernú tuhosť. Ak je valec plne vysunutý a pôsobí naň veľká bočná sila, piestnica sa môže ohnúť.

• Kontrola čistoty: Pri dlhom zdvihu je väčšia plocha piestnice vystavená vonkajšiemu prostrediu. Každé poškriabanie tyče vedie k úniku oleja cez manžety.

• Stabilita: Uistite sa, že výkyvné ložiská v okách sú namazané a majú voľný pohyb, aby sa eliminovali bočné sily.

V prípade ak máte záujem o iný typ hydraulického valca alebo máte záujem o väčšie množstvo kontaktujte nás pre veľkoobchodnú cenu. Zmeny uchytenia valca alebo iné zmeny vám vieme zabezpečiť po konzultácií.
